Hyundai Sonata LF: Dual Clutch Transmission Assembly / DCT (Dual Clutch Transmission) Components and Components Location

Hyundai Sonata LF 2014-2019 Service Manual / DCT (Dual Clutch Transmission) System / Dual Clutch Transmission Assembly / DCT (Dual Clutch Transmission) Components and Components Location

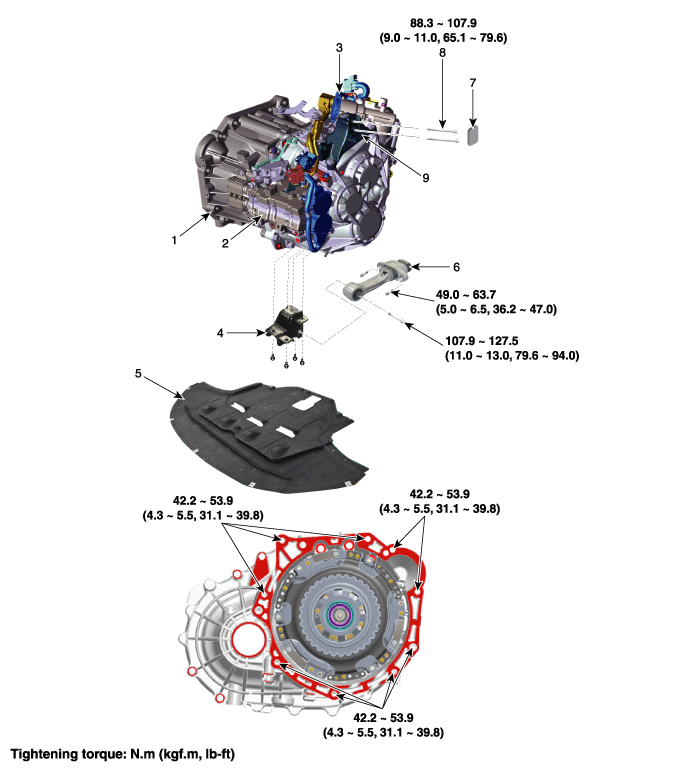

Components (1)

1. Dual clutch transmission assembly
2. Clutch actuator
3. Gear actuator
4. Roll rod supprot bracket
5. Engine room under cover
6. Roll rod bracket
7. Dust cover
8. Support bracket mounting bolt
9. Transmission support bracket

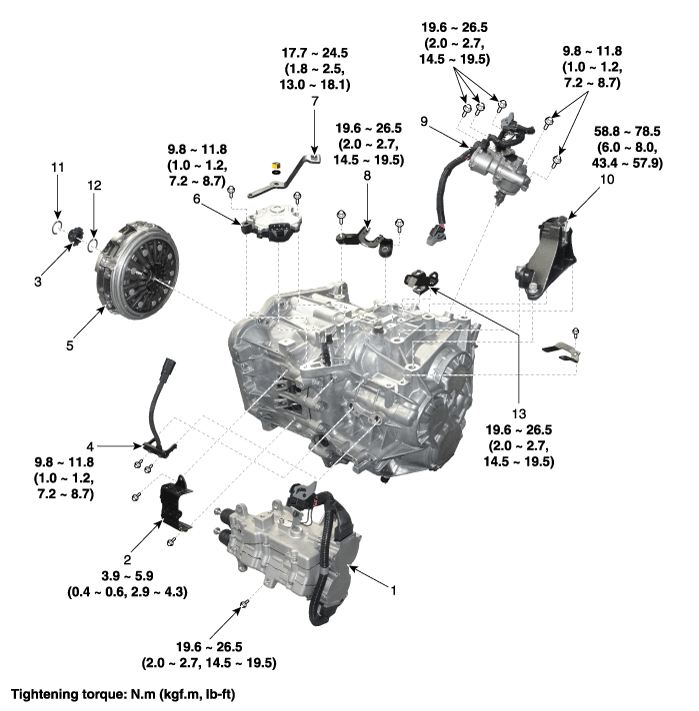

Components (2)

1. Clutch actuator
2. Fork cover
3. Spline hub
4. Input shaft speed sensor 1, 2
5. Dual clutch assembly
6. Inhibitor switch
7. Maunal lever
8. Shift cable bracket
9. Gear actuator
10. Transmission support bracket
11. Retaining ring
12. Snap ring
13. Transmission bracket hanger
